Оцинкованные трубы: полное руководство по выбору
Оцинкованная труба имеет тонкий слой, оберегающий базовый металл от коррозийного разрушения. Противокоррозионные качества металлоизделия сохраняются до момента разрушения покрытия. Перед тем, как выбрать оцинкованную трубу, прочитайте статью. Она рассказывает о характеристиках трубопроката с цинковой защитой и об особенностях антикоррозийных покрытий, которые нужно учитывать до покупки.

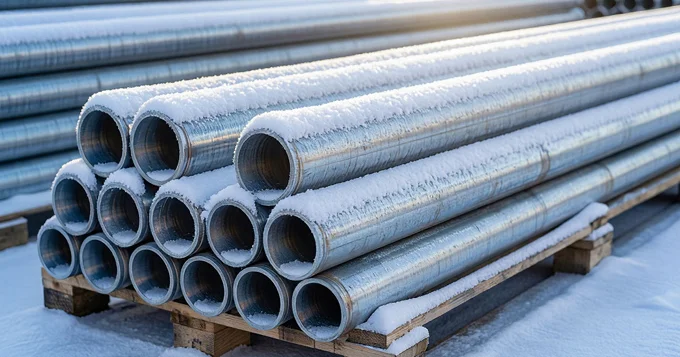

Изображение сгенерировано ИИ
Какими методами оцинковывают трубопрокат?
Цинковый слой предупреждает окисление стали, чугуна, иного базового металла, провоцирующее коррозию. Под действием кислорода, цинк образует тонкую высокопрочную пленку. Оксидное покрытие препятствует коррозийному разрушению трубы вплоть до собственного механического (сколы, царапины), химического (сильные кислоты, прочие химикаты), термического (выжигание цинка при сварке) повреждения. Методы цинковки:
- Горячее цинкование. Подготовленный полуфабрикат погружается в ванну с цинковым расплавом, нагретым до +450-480°C. Чем медленнее трубопрокат извлекается из ванны, тем толще слой. Стандартная толщина покрытия 40-200 мкм.
- Холодное цинкование. Защиту создают малярным способом — валиком, кистью, безвоздушным распылением. Слой тонкий 20-100 мкм. Нанесение возможно на действующую магистраль.
- Термодиффузионное цинкование. Цинковку осуществляют в печи с помощью контейнера-реторты. Полуфабрикат с цинковым порошком, размещенный в контейнере, нагревают +300–450°C. Атомы цинка глубоко проникают в базовый сплав, давая высокопрочное покрытие до 100 мкм.
- Гальваническое цинкование. Тонкий слой в 10-15 мкм создают, опуская цинковые аноды и трубопрокат в емкость с электролитом. Для оседания цинка, в ванну подают электроток.
Работы выполняют согласно ГОСТам. Пример: стандарт 9.305-84 определяет последовательность технологических этапов, требования к составам для травления (очистки) заготовок, растворам электролитов, иным особенностям нанесения металлических покрытий.
Какие виды труб подвергают цинковке, и по каким ГОСТам?
Оцинковывают все типы сертифицированной шовной, бесшовной металлопродукции. Для каждого вида трубопроката действует свой стандарт. Примеры металлоизделий для нанесения антикоррозийной защиты и их регламенты:
- Прямоугольная оцинкованная труба по ГОСТ 8645;
- Электросварная оцинкованная труба по ГОСТ 10704, ГОСТ 10705 (образцы с прямым швом);
- Квадратная оцинкованная труба по ГОСТ 8639.

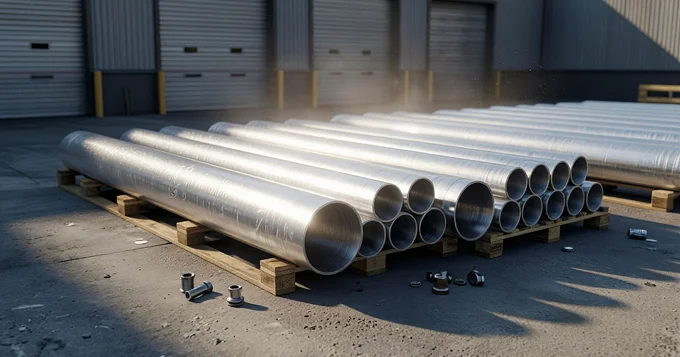

Изображение сгенерировано ИИ
В стандартах указаны типоразмеры и основные качества металлопроката, требования к покрытию. Пример: по ГОСТ 3262-75, длина водогазопроводных труб (ВГП) 4-12 м, толщина стенок 0.2-5.5 мм. Отрезки должны справляться с давлением в трубопроводе от 2.4-3.1 МПа. Толщина цинкового слоя от 30 мкм. Отсутствие покрытия допустимо на резьбе, торцах. Допустимы несущественные наплывы цинка, шероховатости. Запрещены отслоения, шихты, прочие сторонние включения, пузыри.
От покупки любого трубопроката без сертификата, следует отказаться. Его реальные показатели могут не соответствовать заявленным данным.
В чем преимущества и недостатки труб после цинкования?
Наличие защитного слоя лишь несущественно (на 5-10%) увеличивает вес, толщину стенки металлоизделия. Покрытие сохраняет целостность при нагреве до +140-150°C, выдерживает колебания температур. Прочие плюсы металлопроката после цинковки:
- Увеличенный срок службы. По ВСН 58-88, период составляет 20-30 лет. Даже при повреждении слоя, изначально вместо базового сплава окисляется цинк.
- Универсальность за счет противокоррозионной защиты. Эксплуатация возможна в сложных условиях, при отсутствии риска разрушения покрытия. Отрезки подходят для монтажа теплосетей, линий ГВС, работы на открытых площадках в составе строительных металлоконструкций. Они справляются с осадками, УФ-излучением. Малая электропроводность позволяет применять трубопрокат для защиты электрокабеля.
- Не токсичность. В обычных условиях службы (без нагрева), цинк не выделяет опасных соединений.
- Гигиеничность. Гладкие стенки не склонны к накапливанию загрязнений, образованию отложений. Защитное нанесение препятствует жизнедеятельности бактерий.

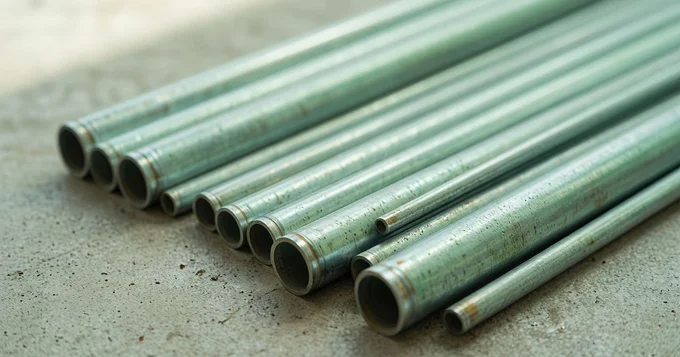

Изображение сгенерировано ИИ
Минусы связаны с монтажом, механообработкой. При сварке, нагрев приводит к выжиганию защитного металла. Кроме того, выделяются испарения, провоцирующие отравление. Работы требуют флюсов, перенимающих чрезмерные температуры, и электродов, выгорающих вместо цинка. Нарезка резьбы, гибка, прочая механообработка также осложнена из-за риска разрушения покрытия.
Какие критерии выбора оцинкованной трубы?
Подбирать металлопродукцию следует, учитывая вид проектируемой магистрали, требования к прочности, иным параметрам трубопроката.
| Тип цинковки | Предпочтительные условия выбора |
| Горячая | · Металлоконструкции сельского хозяйства · Элементы химических предприятий, контактирующие с соленой водой, иными агрессивными средами · Нефтепроводы, магистрали отопления, ГВС |
| Холодная | · Действующие линии, нуждающиеся в дополнительной защите · Трубопроводы со сложной геометрией, профильные отрезки |
| Термодиффузионная | · Магистрали, подверженные значительным абразивным, механическим нагрузкам (диффузия создает однородный железоцинковый состав) |
| Гальваническая | · Металлоизделия с тонкими стенками, другими особенностями, не допускающими сильный нагрев |
Для наиболее сложных условий службы рекомендованы бесшовные оцинкованные трубы. Зоны соединения листов-полуфабрикатов шовных моделей выступают участками, склонными к коррозии. У бесшовных образцов, созданных ковкой, прессованием, прокаткой, их нет. При качественной цинковке, их противокоррозионные качества одинаково высокие по всей длине.
Как проверить качество цинкового покрытия?
Адгезию (прочность сцепки базового сплава и слоя цинка) проверяют нагревом металлоизделия в течение часа до +200°C. Высококачественное покрытие не отслаивается, не вздувается. Механический способ — оцарапывание: выполняется 5-6 линий под углом 30°. Защита в зоне царапин не отходит от основного металла.
Толщину измеряют гравиметрическим, металлографическим, магнитным методом. При отсутствии металлографических микроскопов, магнитных толщиномеров, иных инструментов, оценивать качество нанесения можно визуально по признакам:
- Дефекты. Недопустимы механические повреждения (царапины, растрескивания, риски), отпечатки побежалости, следы коррозии, серые пятна, рябизна, крупицы от 1.5-2 мм;
- Равномерность слоя. Недопустимы выемки, наплывы. Покрытие должно быть одномерным сплошным по всей поверхности металлоизделия;
- Цвет. Обязательна однородность оттенка по всей площади. В зависимости от состава цинкосодержащей массы, он может быть насыщенно-серым, светло-серебристым.
Если металлопродукция подбирается для сборки химического оборудования, мостовых металлоконструкций, иных ответственных направлений, обязательны тесты на механическую прочность, термоциклирование.
Изображение сгенерировано ИИ
FAQ
Какие методы монтажа трубы с цинковым покрытием?
Сварка, фиксация на фитинги, резьбовое соединение оцинкованных труб. Любые работы требуют осторожности. Чрезмерное термическое, механическое воздействие разрушит защитный слой.
Возможно оцинковывание труб изнутри?
Да. Но при определенных условиях: ограниченной длине, отсутствии углов, достаточном внутреннем диаметре трубопроката. Цинкование профильных оцинкованных труб изнутри осложнено.
Какая температура эксплуатации оцинкованных труб?
Средний диапазон до +140°C. Точные показатели зависят от типа цинковки, толщины слоя, условий службы металлоизделий, например, наличия механических воздействий.
