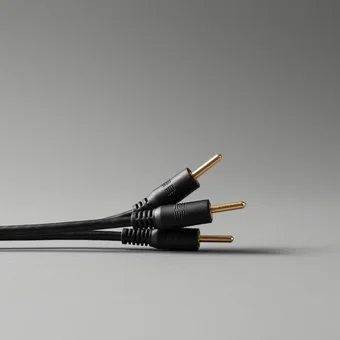

Электрический кабель — несколько или один токопроводящий элемент (например, металлическая жила), изолированный герметичной оболочкой. Изделия обеспечивают коммутацию электрических цепей, передачу информационных сигналов или электроэнергии.

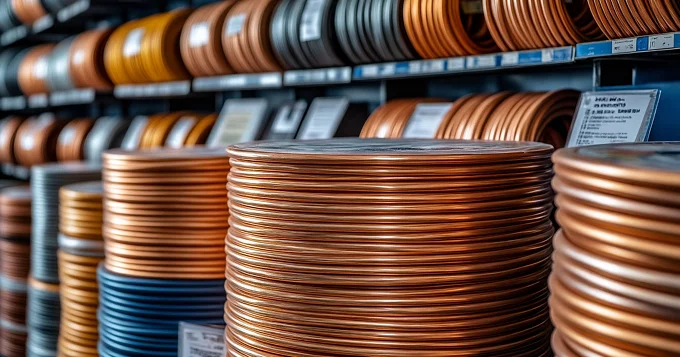

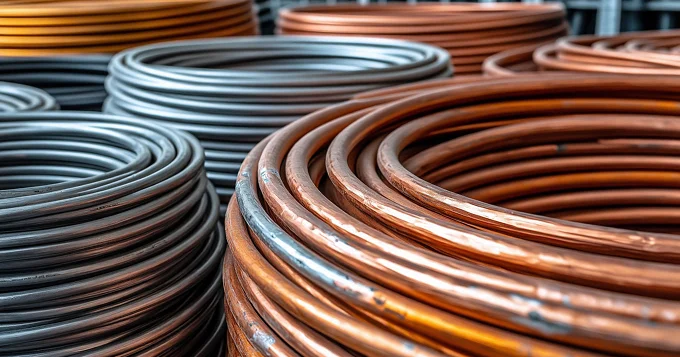

Изображение сгенерировано ИИ
Производство и сортамент кабельно-проводниковой продукции
Для выпуска сердечников используют алюминий (вес меньше), медь (проводимость выше). Проводящие элементы покрывают изоляцией из гибких износостойких материалов. Возможно наличие защитного экрана и/или полимерной, металлической (ленты, проволоки) брони, оберегающей от механических нагрузок.
| Сырье изготовления | · медный провод · алюминиевый провод |
| Типы по количеству жил | · многожильный, одножильный провод |
Группы по напряжению
| · низковольтный провод · высоковольтный кабель |

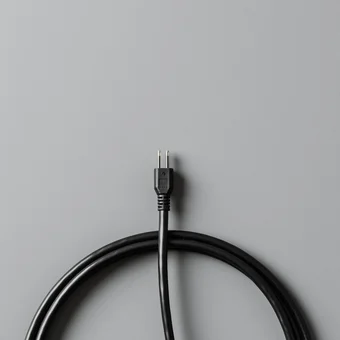

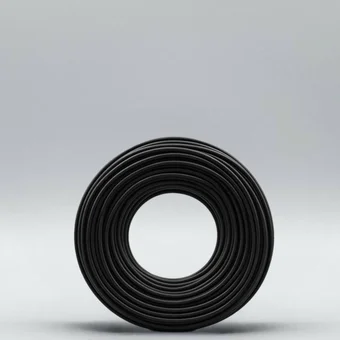

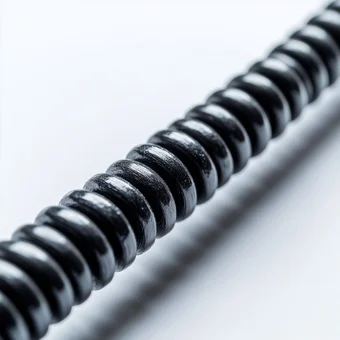

| Назначение | · телефонный провод · кабель связи · кабель управления · кабель для монтажа (провод для электропроводки) |

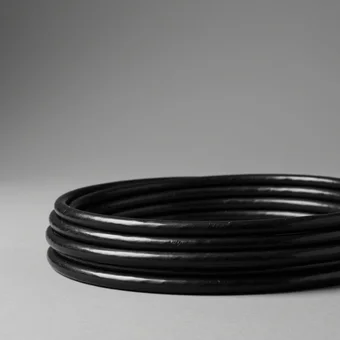

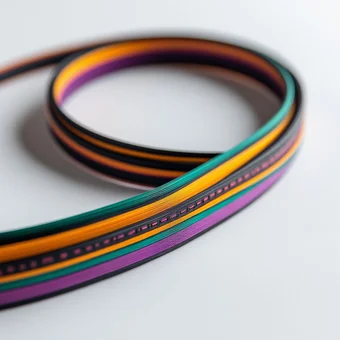

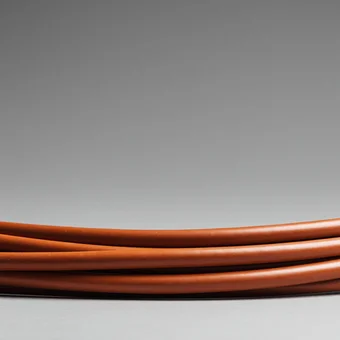

| Специальное исполнение | · ленточный кабель — токопроводники объединены в плоскую ленту · оптический кабель — в основе оптоволокно, передающее данные световыми импульсами · полевой кабель (для монтажа в полевых условиях) — изоляция из высокоплотного полиэтилена · термостойкий кабель — все элементы устойчивы к повышенным температурам (в среднем, до +100-180 °C) |

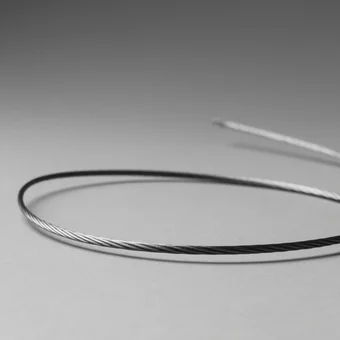

В зависимости от гибкости, выделяют гибкий провод — из большого количества скрученных жгутом тонких проволок, и жесткий (моножильный) шнур с одним токопроводником.
Изображение сгенерировано ИИ
Свойства провода

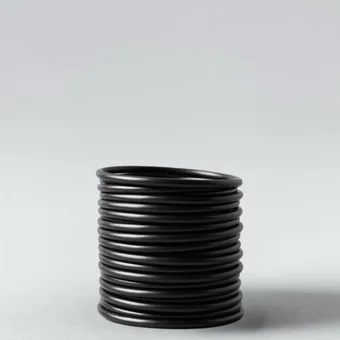

Силовые кабели рассчитаны на напряжение от 1000 В. Контрольные кабели, как правило, применяются при напряжении до 660 В. Гибкие образцы устойчивы к многократным скручиваниям, жесткие экземпляры при перегибах могут разрушиться (перелом, возникновение трещин). Предел температур, вибростойкость, прочие рабочие качества, а также технические параметры — длина, сечение кабеля, зависят от его типа, марки. Параметры указаны в стандартах.
Пример: кабельная продукция для электродуговой сварки, отвечающая стандарту ГОСТ 60245-6-2011, имеет сечение сердечника 16-95 мм2. Жилы скручиваются из проволок толщиной до 0.21 мм. Электросопротивление 1 км такого шнура — до 0.198-1.190 Ом. Для сравнения: сечение двух-трех (обязательно) сердечников армированных образцов, выполненных по стандарту 28244-96 — 0.5-1.5 мм2, электросопротивление — от 0.5 МОм. Длина — строго 0.5-30 м.
Применение кабельной продукции
Шнуры используют в транспортной инфраструктуре, электроэнергетике, медицине (питание медтехники), нефтепромышленности, любых иных промышленных, бытовых областях. Примеры применения:
- Монтаж автомобильной электропроводки, линий снабжения аэропортов, метро, ЖД станций;
- Выпуск электротехники, бытового оборудования, охранных систем (наблюдение, сигнализация);
- Подсоединение тельферов, кранов, иного подвижного электрооборудования, нуждающегося в питании;
- Подключение сварочных аппаратов, прочих переносных инструментов. Шнуры также применяют как удлинители;
- Организация заземления;
- Установка ЛЭП, промышленных сетей электроснабжения;
- Монтаж бытовых линий стационарных коммуникаций (телефония, интернет).
Купить оптом сертифицированную кабельно-проводниковую продукцию в Санкт-Петербурге можно в компании ЭтерноПром. Организуем быструю доставку по всей России — своими машинами, любыми курьерскими службами. Заказать кабельные материалы можно по цене без наценки.
FAQ
Какая информация в маркировке?
Указывают данные об исполнении, специальных качествах (при наличии). Пример: литера «А» — токопроводники из алюминиевых сплавов (при ее отсутствии — из медных составов). Буква «П» — изоляционный слой из полиэтилена, «В» — поливинилхлорида. Литера «В» — защитная оболочка из винила, «С» — свинца. Цифры указывают на ключевые параметры изделия — в первую очередь на сечение и количество жил.
Чем отличается экранированный кабель?
Присутствует дополнительный слой из фольги, проволочная оплетка или иной комбинированный экран. Наружный элемент предупреждает помехи — отражает или поглощает электромагнитное излучение.
Как правильно разрезать электрический шнур?
Ответ зависит от типа материала. Оптоволоконный провод — срезка внешних слоев, разделка модулей (вырезка под корень для заглушек-модулей, надрез и надлом по нему для моно-модулей). Силовые образцы — последовательный раскрой слоев: оболочка, изоляция, сердечники. Недопустимы боковые скосы лезвия, диагональная резка.
