Как выбрать стальной канат?

Канатные материалы используют как несущие тросы, оттяжки, нагружаемые элементы буровых установок и кранов, иных ответственных механизмов. Ошибка в выборе стального каната может обернуться обрывом металлоизделия, аварией с катастрофическими последствиями. Статья рассказывает о госстандартах и правилах подбора проката, которые нельзя нарушать.

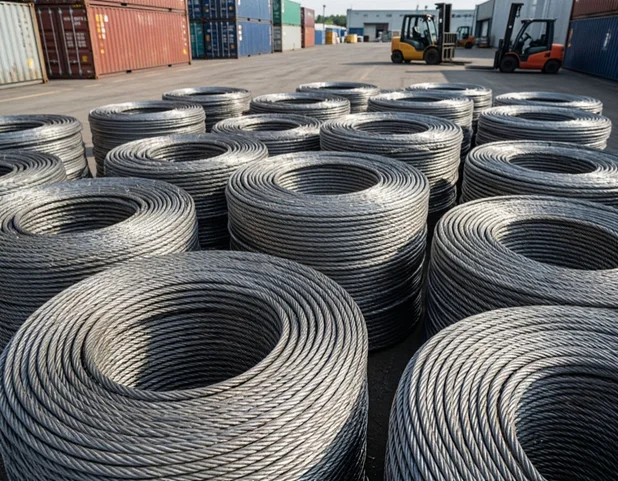

Изображение сгенерировано ИИ

Устройство и ключевая терминология

Гибкая металлоконструкция состоит 3-800 стальных проволок. Проволочные полуфабрикаты свиты в пряди, навиваемые на сердцевину. В сортаменте канатов доступны образцы, имеющие:

1. Металлический сердечник (маркируют МС). Применение металла повышает термостойкость, поперечную жесткость, устойчивость к смятию, механическую прочность (на 15-20% в сравнении с органикой, синтетики). Но снижает способность поглощать вибрации, гибкость.
2. Органический сердечник (ОС). Пропитанные волокна полипропилена, хлопка, иного неметалла отличают улучшенные амортизирующие качества. Но они восприимчивы к горению, повреждению под высокими разрывными нагрузками.

В маркировке указывают количество прядей и число заготовок в каждой из них. Пример: все конструкции 6×19, 6х36, 6х7 включают 6 прядок. В одной пряди 19, 36, 7 проволок соответственно.

Маркировка канатов двойной свивки по варианту контакта заготовок: типа ТК (точечное касание), ЛК (линейное касание). Выделяют тип ЛК-Р (толщина проволочных полуфабрикатов разная), ЛК-О (величина проволок одинаковая). По направлению, свивка крестовая (заготовки размещены параллельно оси металлопроката) или односторонняя (находятся перпендикулярно оси).

Нераскручивающийся малокрутящийся канат маркируют литерой Н. После обрезки конца, раскручивается до 1 шага свивки (пряди остаются на прежних позициях). При отсутствии литера, металлоизделие раскручивающиеся: после обрезки, его прядки расходятся.

Изображение сгенерировано ИИ

Классификация по назначению и условиям службы

Для изготовления используют марки проволоки В, ВК, ВО.

Для снижения износа, противокоррозионной защиты, стальные поверхности цинкуют, наносят полимерные покрытия. Варианты цинковки по плотности: ОЖ для наиболее сложных условий, Ж и С для жестких и умеренных условий. Полимеры повышают срок службы стального каната в 1.5-2 раза. Материалы, предназначенные для службы без коррозирующих факторов, оставляют черными.

По назначению, металлопродукция грузовая (Г) и грузолюдская (ГЛ). Нарушение условий применения запрещено законодательно. Грузовой канат может служить для перемещения, крепления, подъема груза. Грузолюдской канат, выполненный из заготовок В, ВК (обязательно) и имеющий запас прочности 9 и более, может использоваться для такелажа. Плюс для подъема и организации движения людей. Допустим, в конструкции катаных дорог, шахтных подъемников.

Изображение сгенерировано ИИ

Основные стандарты

Сертифицированный стальной канат по ГОСТ строго соответствует заявленным показателям. Например, по толщине полуфабрикатов, марке сырья изготовления.

Прочие стандарты на канатный металлопрокат: 3069-80, 3077-80, 16853-88. Они устанавливают требования к канатам для лифтов, моделям для такелажа, буровым и талевым канатам.

Какой выбрать стальной канат: пошаговая система

Подбор стального каната для строительства, любых иных целей должен осуществляться пошагово. Этапы:

1. Определение фактической грузоподъемности. Показатель состоит из расчетной нагрузки (усилия, которые станут воздействовать на материал, допустим, вес груза) + коэффициента запаса прочности. Если параметр окажется меньшим, чем нужно, металлопрокат разорвется. Минимальный коэффициент по регламентам: образцы для лифтов и иных систем перемещения людей 9-10, для шкивов и прочих устройств, работающих с грузами 6-7. Если модель будет использоваться для буксировки, достаточно коэффициента 2.5-3.
2. Оценка условий службы. Черные металлоизделия применяют в закрытых помещениях, при отсутствии контакта с влагой, химикатами, другими провоцирующими коррозию факторами. Возможен ОС. При воздействии жидкости, размещении на открытых площадках, обязательно наличие цинковки. При особо агрессивных условиях (морская вода, химические реагенты), поверхности должны быть оцинкованы и покрыты полимерами. При повышенных температурах, риске пожара, допустим только МС.
3. Подбор по конструкции, гибкости. Пластичность металлопроката определяется числом проволок, соотношением величины барабана/блока (указывается литерой D) к общему диаметру материала (d). Чем меньше соотношение D/d, тем выше изгибающие напряжения и меньше период эксплуатации каната. Из-за этого, гибкие модели допускают низкое соотношение D/d. Образцы с небольшим количеством заготовок, допустим, из 7-9 проволок, требуют увеличенного соотношения.

Завершающий шаг: проверка совместимости металлоизделия с барабанами, блоками. Диаметр механизмов не должен быть менее расчетного D. Толщина катана должна отвечать шагу нарезки барабана и радиусу канавки. Зазор между ребордой блока и системой фиксации материала до 20% от диаметра проката.

​Пример: для буровых установок используют талевые рихтованные образцы с d 32 мм, МС, ЛК-РО 6×31. Коэффициент запаса для талевых систем 2.5-3. Для создания мачтовых оттяжек с их статическими нагрузками достаточно коэффициента 3.5-4. Конструкции устанавливают на открытых площадках: требуется цинкование. Выбирают жесткие модели с d 9.7 мм, ЛК-О 6×7 (малое количество проволок обеспечивает повышенную жесткость).

Изображение сгенерировано ИИ

Ошибки при выборе и эксплуатации

Критическая ошибка: заниженный запас прочности. Если использовать, предположим, материал с коэффициентом 3 для оснащения лифта (обязательно 9-10), из-за перегрузки канат оборвется. Неизбежная авария может сопровождаться человеческими жертвами. Другие ошибки:

• Отсутствие противокоррозионного покрытия у металлоизделия, служащего на открытом воздухе, во влажной среде;
• Отказ от периодического обновления смазки (особенно важна для моделей с МС);
• Игнорирование браковки каната по деформации, коррозии, износу, сокращению диаметра и обрыву заготовок/прядей.

К ускоренному износу, обрыву ведет неверный подбор конструкции. При ударах, изгибах, прочих динамических усилиях, требуется исполнение ЛК-РО, ЛК-Р. При точечном контакте ТК, нити стали быстро разрушаются в зонах соприкосновения.

Часто задаваемые вопросы

Чем отличается канат от стального троса?

Термины применяют как синонимы. Но под тросом чаще подразумевают упрощенные по исполнению металлоконструкции меньшего диаметра, прочности.

Черный или оцинкованный канат — что лучше?

Универсального ответа нет. Цинковка оберегает от коррозийного повреждения, но повышает цену металлоизделия. Если прокат служит, допустим, в сухом помещении, не контактируя с влагой, противокоррозионная защита не нужна.

Как часто нужна смазка стального каната?

Единого графика нет. До каждой консервации (начала хранения стальных канатов) обязательна консервационная обработка. Частота эксплуатационной смазки, в зависимости от тяжести условий службы, раз в 2-3 недели / 3-6 месяцев.

Зачем нужен коэффициент запаса прочности?

Для компенсации дополнительных нагрузок: неравномерных усилий, усталостных процессов стали, изгибов, ударов.
